酷炫的动画库——Lottie 源码解析 第二章

在上一节，我们分析了LottieView的playAnimation()的整体流程，我们在最后也提到了，Lottie的动画就是通过一层一层的Layer实现的，其中有CompositionLayer、BaseLayer比较重要，起到了通知更新、分发更新的作用。但是上一节没有具体分析Lottie从 Json文件到动画文件（Layer）到底做了什么，是怎么解析的。这一节的内容，我们就来看下这一部分的内容。

首先，通过LottieView的使用可以看的出来，解析json并且给LottieView设置，是通过如下代码：

1
2
3
4
5
6
LottieCompositionFactory.fromAsset(context, "assertName").addListener{
  lottieView.setComposition(it)
 // lottieView.playAnimation()
}.addFailureListener{
  //Load Error
}

通过这段代码实际上可以看的出来，Lottie是将一个assert文件解析为Composition这个对象，然后给LottieView，那么这个 LottieCompositionFactory.fromAssert() 就是解析文件的过程，所以，首先从这个方法看起：

1
2
3
4
5
6
7
8
9
10
public static LottieTask<LottieComposition> fromAsset(Context context, final String fileName) {
    // Prevent accidentally leaking an Activity.
    final Context appContext = context.getApplicationContext();
    return cache(fileName, new Callable<LottieResult<LottieComposition>>() {
      @Override
      public LottieResult<LottieComposition> call() {
        return fromAssetSync(appContext, fileName);
      }
    });
  }

可以看到这里调用了一个 cache() 方法, 从方法名就可以看出来，这是一个和缓存有关的方法，并且传入了一个Callable，那接下来看看cache的实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
private static LottieTask<LottieComposition> cache(
     @Nullable final String cacheKey, Callable<LottieResult<LottieComposition>> callable) {
  //如果cache不为空，判断LottieCompositionCache中是否有cacheKey对应的缓存
   final LottieComposition cachedComposition = cacheKey == null ? null : LottieCompositionCache.getInstance().get(cacheKey);
  //如果缓存不为空，则构造一个带有结果的LottieTask，直接返回缓存。
   if (cachedComposition != null) {
     return new LottieTask<>(new Callable<LottieResult<LottieComposition>>() {
       @Override
       public LottieResult<LottieComposition> call() {
         return new LottieResult<>(cachedComposition);
       }
     });
   }
  //如果缓存不存在，则去任务的缓存（taskCache）中查找是否有任务的缓存。
   if (cacheKey != null && taskCache.containsKey(cacheKey)) {
     return taskCache.get(cacheKey);
   }

  //没有任务缓存，则生成一个新的LottieTask，并将callbale传入
   LottieTask<LottieComposition> task = new LottieTask<>(callable);
  //添加监听，并且当加载成功回调之后，将结果缓存起来
   task.addListener(new LottieListener<LottieComposition>() {
     @Override
     public void onResult(LottieComposition result) {
       if (cacheKey != null) {
         LottieCompositionCache.getInstance().put(cacheKey, result);
       }
       taskCache.remove(cacheKey);
     }
   });
  //加载失败的回调
   task.addFailureListener(new LottieListener<Throwable>() {
     @Override
     public void onResult(Throwable result) {
       taskCache.remove(cacheKey);
     }
   });
   taskCache.put(cacheKey, task);
   return task;
 }

cache() 方法的调用过程注释都写的很清楚，可以看到Lottie对动画做了缓存，但是从代码也可以看出来，这个缓存是以动画文件名称做key的，所以，如果说你更新了动画文件，需要重启App才能够生效了。

其次，这里的LottieTask有点类似AsyncTask，其内部包含了一个线程池用来处理异步任务，但是具体实现实在上面代码中的callbale，关键就是 fromAssetSync(appContext, fileName); 这句代码, 看下实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
@WorkerThread
 public static LottieResult<LottieComposition> fromAssetSync(Context context, String fileName) {
   try {
     String cacheKey = "asset_" + fileName;
     //判断是否为zip包，是的话需要先解压
     if (fileName.endsWith(".zip")) {
       return fromZipStreamSync(new ZipInputStream(context.getAssets().open(fileName)), cacheKey);
     }
     //不是zip包则当作Json字符串流解析
     return fromJsonInputStreamSync(context.getAssets().open(fileName), cacheKey);
   } catch (IOException e) {
     return new LottieResult<>(e);
   }
 }

这个方法是一个异步方法，解析动画文件(zip或者json文件), 然后 fromJsonInputStreamSync经过一系列调用最终会调用到 fromJsonReaderSyncInternal:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
private static LottieResult<LottieComposition> fromJsonReaderSyncInternal(
      com.airbnb.lottie.parser.moshi.JsonReader reader, @Nullable String cacheKey, boolean close) {
    try {
      LottieComposition composition = LottieCompositionMoshiParser.parse(reader);
      LottieCompositionCache.getInstance().put(cacheKey, composition);
      return new LottieResult<>(composition);
    } catch (Exception e) {
      return new LottieResult<>(e);
    } finally {
      if (close) {
        closeQuietly(reader);
      }
    }
  }

可以看到，具体的解析是由LottieCompositionMoshiParser解析的：

1
2
3
4
5
6
7
8
9
10
11
12
13
private static final JsonReader.Options NAMES = JsonReader.Options.of(
      "w", // 0
      "h", // 1
      "ip", // 2
      "op", // 3
      "fr", // 4
      "v", // 5
      "layers", // 6
      "assets", // 7
      "fonts", // 8
      "chars", // 9
      "markers" // 10
  );

上面是 LottieCompositionMoshiParser 类中，对于一些json对象名称的定义，对应的是Lottie动画的Json文件，这些类型就是在解析的时候，区分将当前对象作为什么解析，来看一下parse方法，就能够明白这些类型的作用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
public static LottieComposition parse(JsonReader reader) throws IOException {
    float scale = Utils.dpScale();		// 缩放
    float startFrame = 0f;						// 起始帧
    float endFrame = 0f;							// 结束帧
    float frameRate = 0f;							//帧率
    final LongSparseArray<Layer> layerMap = new LongSparseArray<>(); //解析器
    final List<Layer> layers = new ArrayList<>();     //图层集合
    int width = 0;
    int height = 0;
    Map<String, List<Layer>> precomps = new HashMap<>();
    Map<String, LottieImageAsset> images = new HashMap<>();    //若动画包含bitmap，则会用到
    Map<String, Font> fonts = new HashMap<>();   //字体
    List<Marker> markers = new ArrayList<>();    //遮罩
    SparseArrayCompat<FontCharacter> characters = new SparseArrayCompat<>();

    LottieComposition composition = new LottieComposition();
    reader.beginObject();
    while (reader.hasNext()) {
      // 以下每种类型，都对应上面声明的类型，可以看到不同的类型，都做了不同的处理。
      switch (reader.selectName(NAMES)) {
        case 0:
          width = reader.nextInt();
          break;
        case 1:
          height = reader.nextInt();
          break;
        case 2:
          startFrame = (float) reader.nextDouble();
          break;
        case 3:
          endFrame = (float) reader.nextDouble() - 0.01f;
          break;
        case 4:
          frameRate = (float) reader.nextDouble();
          break;
        case 5:
          String version = reader.nextString();
          String[] versions = version.split("\\.");
          int majorVersion = Integer.parseInt(versions[0]);
          int minorVersion = Integer.parseInt(versions[1]);
          int patchVersion = Integer.parseInt(versions[2]);
          if (!Utils.isAtLeastVersion(majorVersion, minorVersion, patchVersion,
              4, 4, 0)) {
            composition.addWarning("Lottie only supports bodymovin >= 4.4.0");
          }
          break;
        case 6:
          parseLayers(reader, composition, layers, layerMap);
          break;
        case 7:
          parseAssets(reader, composition, precomps, images);
          break;
        case 8:
          parseFonts(reader, fonts);
          break;
        case 9:
          parseChars(reader, composition, characters);
          break;
        case 10:
          parseMarkers(reader, composition, markers);
          break;
        default:
          reader.skipName();
          reader.skipValue();
      }
    }
    int scaledWidth = (int) (width * scale);
    int scaledHeight = (int) (height * scale);
    Rect bounds = new Rect(0, 0, scaledWidth, scaledHeight);

  //生成composition，回调给LottieView
    composition.init(bounds, startFrame, endFrame, frameRate, layers, layerMap, precomps,
        images, characters, fonts, markers);

    return composition;
  }

通过上面的方法，可以将Lottie的动画文件解析为相应的 Layers / images / fonts / markers 等等，然后会全部组装成composition，回调给LottieView。下面是一个示例的动画json文件，可以对应这个文件再看一下解析过程，会更加清晰：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
{
  "v": "5.1.10",  //bodymovin的版本
  "fr": 24,     //帧率
  "ip": 0,      //起始关键帧
  "op": 277,    //结束关键帧
  "w": 110,     //动画宽度
  "h": 110,     //动画高度
  "nm": "合成 2",
  "ddd": 0,
   "assets": [...]   //资源信息
   "layers": [...]   //图层信息
}

//assert中资源信息，如图片
{
  "id": "image_0",   //图片id
  "w": 750,       //图片宽度
  "h": 1334,      //图片高度
  "u": "images/",      //图片路径
  "p": "img_0.png"     //图片名称
}

//图层信息
"layers": [
  {
    "ddd": 0,
    "ind": 1,     //图层 id
    "ty": 2,      //图层类型 （包括PRE_COMP、 SOLID、IMAGE、NULL、SHAPE、TEXT、UNKNOWN）
    "nm": "eye-right 2",
    "parent": 3,	//父图层id
    "refId": "image_0",  //引用资源Id
    "sr": 1,
    "ks": {       //动画属性值
        "s": {   //s：缩放的数据值
        "a": 0,
        "k": [
          100,
          100,
          100
        ],
        "ix": 6
      }...},
    "ip": 0,   //inFrame 该图层起始关键帧
    "op": 241,   //outFrame 该图层结束关键帧
    "st": 0,    //startFrame 开始关键帧
    "bm": 0,
    "sw":0,     //solidWidth
    "sh":0,			//solidHeight
    "sc":0,			//solidColor
    "tt":0,			//transform

  }

所以，经过上述过程，最终会将动画文件包装成composition回调给LottieView，调用 LottieAnimationView.setComposition(composition) :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
public void setComposition(@NonNull LottieComposition composition) {
   if (L.DBG) {
     Log.v(TAG, "Set Composition \n" + composition);
   }
   lottieDrawable.setCallback(this);

   this.composition = composition;
   boolean isNewComposition = lottieDrawable.setComposition(composition);
   enableOrDisableHardwareLayer();
   if (getDrawable() == lottieDrawable && !isNewComposition) {
     return;
   }

   setImageDrawable(null);
   setImageDrawable(lottieDrawable);

   onVisibilityChanged(this, getVisibility());

   requestLayout();

  ...
 }

在这个方法中，就是将composition设置给了LottieDrawable，之后再调用playAnimation的话，就会走我们在第一节中说过的流程了，需要注意的是，这里还调用了requestLayout() ，也就是说，当调用了 setComposition 之后，动画就会显示出来，但是不会播放。

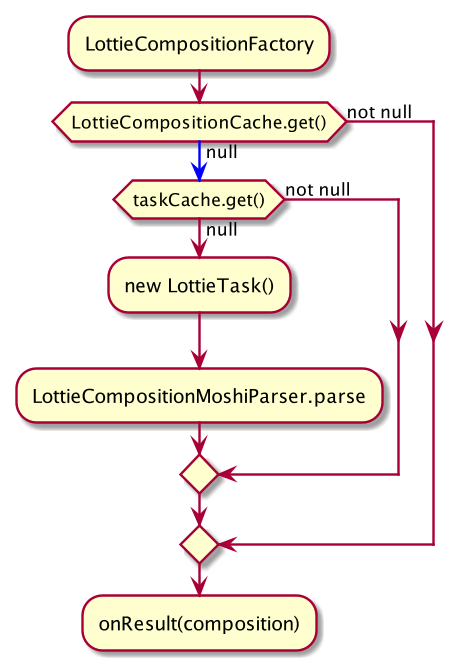

最后给一张加载动画文件整体流程图：

到这里，整个Lottie的工作流程以及解析过程就整理完成了，如果在项目中，对动画效果要求较好，或者有很多复杂动画的话，使用Lottie库还是很不错的。最后再总结一下Lottie中的几个关键点以及一些注意的事项：

关键类

  • LottieComposition

包含Layer、LottieImageAsset、Font、FontCharacter

使用该类来转换AE的数据对象，将json映射到该类。方便之后转换为Drawable。

  • LottieCompositionFactory

创建LottieComposition的工厂类，可以从网络加载，从文件加载，从assert 加载等等。

  • LottieCompositionMoshiParser

LottieComposition解释器, 根据约定的解析规则，将json 数据格式解析为LottieComposition。

  • LottieDrawable

在该类中，将解析后的LottieComposition转换为LottieDrawable，并且是主要的动画承载者。

  • LayoutParser

LottieDrawable会将动画的json文件解析为一个一个的layer，包括CompositionLayer、SolidLayer、ImageLayer、ShapeLayer、TextLayer。最后会通过渲染这些图层、达到动画的效果。

可能存在问题

  • 在有遮罩或者毛玻璃/磨砂的效果的时候，渲染的性能与时间消耗是没有这些特殊效果的一倍以上。可以参考BaseLayer源码中：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//没有mask与matte的情况下，直接返回
if (!hasMatteOnThisLayer() && !hasMasksOnThisLayer()) {
      matrix.preConcat(transform.getMatrix());
      L.beginSection("Layer#drawLayer");
      drawLayer(canvas, matrix, alpha);
      L.endSection("Layer#drawLayer");
      recordRenderTime(L.endSection(drawTraceName));
      return;
    }

...
//否则会调用一个saveLayerCompat的方法，这是一个十分消耗性能的方法，需要分配和绘制一个offscreen的缓冲区，渲染的成本增加了一倍。
L.beginSection("Layer#saveLayer");
saveLayerCompat(canvas, rect, contentPaint, true);
L.endSection("Layer#saveLayer");
  • 如果动画的播放会比较卡，原因是什么？（原因可能是没有开启硬件加速）
